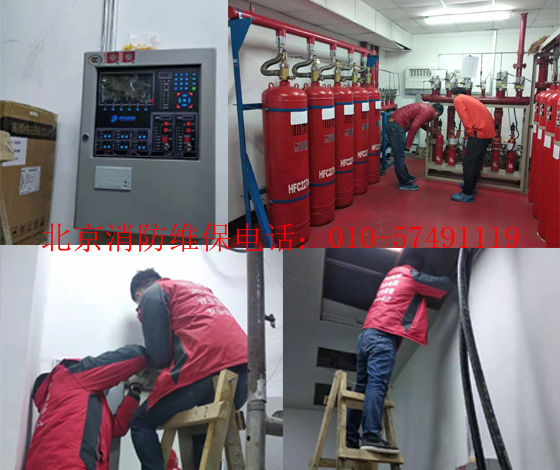

北京朝阳化工附近某机房气体灭火设备消防安装

日期:2021-12-27 10:43:05 作者: 本站

地铁站,机房等等场所,需要安装气体灭火设备,气体灭火系统如何消防安装呢?

气体灭火系统启动控制具体操作讲解

一、设备安装:

1、钢瓶在运输时要做好万全的防护措施,避免碰撞擦伤。在安装的时候压力表和产品标牌要朝外以便管理以及记录信息。钢瓶摆放的间距应当符合设计要求。钢瓶重量用楼板承担,其固定一般是先在墙面上固定一根槽钢,再用抱卡将钢瓶与槽钢卡在一起。抱卡的高度应在钢瓶2/3左右并尽量避开标牌。当槽钢在墙面上不能固定时,也可做成框架在地面上生根。

2、集流管安装:药剂钢瓶一般通过弯管接头,高压软管和单向阀与集流管相接。集流管宜采用焊接方法制做,焊接前每个开品均应采用机械加工方法制造,焊接后镀锌处理。当贮存压力不大于4.0MPa,管径不大于80mm时,也可采用丝扣连接方法。集流管应至少设两个固定支架固定牢靠。末端应设安全泄压阀。

3、选择阀安装:选择阀安装在集流管的排气口,当安装高度超过1.7m时应采取便于操作的措施。选择阀采用螺纹连接时应增加一个法兰活接口。选择阀安装应高度一致。

关于气体灭火系统的工作动作顺序,很多客户可能有些不是很清楚,今天小编给大家梳理一下各种部件的动作顺序,以便大家能够更深刻的理解气体灭火系统的工作原理。


一、气体灭火系统启动方式有三种:自动启动、人工电气启动和机械应急操作。气体灭火系统工作原理图如下:

二、气体灭火系统自动启动分为有人防护区和无人防护区,具体动作拆分如下:

(一)有人防护区:

1、发生火情,防护区内**路探测器(多为感烟)发送信号至气体灭火控制器后,气体灭火控制器启动防护区内的火灾声光警报器,同时气体灭火控制器向消防联动控制器反馈报警信号。此时的声光警报器会提示防护区内人员火情发生,可以进行确认火灾或者紧急逃生,但并不会启动气体灭火装置;

2、若此时无人干预,火情扩大,第二路探测器(多为感温)感应火灾之后,防护区外的声光警报器立刻响起,且此时已经可以确定火灾确实发生了,那么气体灭火系统准备启动,系统进入30s延时阶段,在延时阶段,人员进行继续疏散,并且系统会为气体喷放作一些准备工作比如:

1)关闭防护区域的送(排)风机及送(排)风阀门:

2)停止通风和空气调节系统及关闭设置在该防护区域的电动防火阀;

3)联动控制防护区域开口封闭装置的启动,包括关闭防护区域的门、窗;

(在此延时阶段,如果有人员发现火灾已经扑灭,则可以按下“紧急停止按钮”,那么系统还是可以立刻停止的,但是一旦超过了延时时间,进入到下一个控制环节,则紧急停止就会失效。)

3、经过30s的准备阶段,该关闭的关闭,人员该疏散的疏散,那么接下来系统控制气体进行喷放实施灭火:

①首先控制开启对应保护区的启动气瓶瓶头阀,释放启动气体;

②启动气体开启对应保护区的选择阀,通过选择阀之后,开启灭火剂瓶组的瓶头阀,将灭火剂释放出来;

③灭火剂可以通过被开启的选择阀,喷放进入对应保护区;喷放过程中触发管路上设置的压力讯号器,此压力讯号器可以反馈信号至联动控制器,接着控制防护区外的“放气指示灯”点亮,提示勿入防护区。

(二)无人防护区

作为无人防护区来说,相对“有人防护区”控制就不需要考虑人员疏散的过程,因此在防护区内**路探测器信号感应到火灾之后,就会立刻执行关阀、关门、关风机的动作指令,(可以看到其实无论哪种控制,都要考虑气体喷放后的利用率,都需要把保护区进行封闭处理),当第二路探测器探测到火灾之后,就立刻执行开启选择阀等后续操作。

二、手动启动

手动紧急启动可以通过两种方式实现,一种是防护区外的“紧急启动”按钮启动,另一种可以通过气体灭火控制器上的手动控制按钮,控制启动。在该状态下,探测器发出火灾信号,控制主机启动室内、外声光报警器,通知火灾发生,但并不启动灭火系统。此时按下防护区外或控制器上的“紧急启动”按钮,可以启动灭火系统,启动灭火系统释放灭火剂,实施灭火。

三、机械应急手动启动

用于火灾报警控制系统失效时,当自动和手动紧急启动均失效时,当值守人员判断为火灾时,应立即通知现场所有人员撤离现场,在确定所有人员撤离现场后,可按以下步骤实施机械应急操作:

1)手动关闭联动设备,并切断电源;

2)拔出相应防护区启动瓶电磁驱动器上的“机械应急启动保险销”,按下机械应急启动按钮,电磁驱动器打开启动瓶释放启动气体,启动气体灭火系统。

像在机房或者地铁站,需要有人在控制室监控,需要专业人员进行操作,启动气体灭火系统
