IG541气体灭火设备系统安装基本参数以及应用范围说明

IG541气体灭火设备系统安装基本参数以及应用范围说明

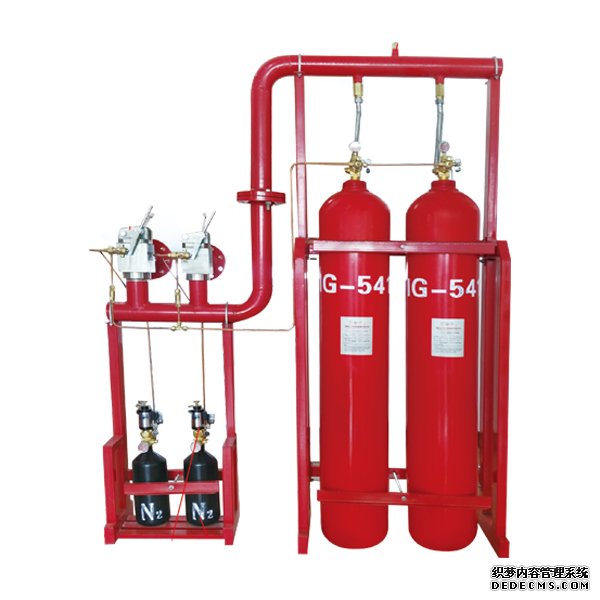

一、IG541气体灭火设备系统结构特点

　　1、系统结构合理，动作准确可靠，操作维护简便，外型美观。

　　2、采用自动启动、（电气）手动启动和机械应急启动三种启动方式。

　　3、系统主要由灭火剂容器、容器瓶头阀、启动气瓶、启动瓶头阀、选择阀、单向阀、气路单向阀、安全阀、压力开关、集流管、节流孔板、压力表、喷嘴、连接软管、管路管件、整体安装钢瓶架及火灾（感温、感烟）探测器、气体灭火控制盘等组成。

　　4、根据不同应用场所使用要求，可以组成单元独立系统或组合分配系统。
二、IG541气体灭火设备灭火机理

　　IG541混合气体灭火剂是通过降低防护区内的氧气浓度（由空气正常含氧量的21%降至12.5%），通过窒息作用使其不能维持燃烧而达到灭火的目的，是纯物理作用。
三、IG541气体灭火设备基本参数
型号

QMH15/80

QMH15/90
灭火技术方式     全淹没灭火方式
系统设计工作压力     15MPa
*大工作压力     17.2MPa
*小工作压力     13.9MPa
灭火剂储存容器充装压力（20℃）     15MPa
灭火剂储存容器容积     80L，90L
灭火剂组成     氮气（N2）、氩气（Ar）、二氧化碳（CO2）
喷射时间     ≤60s
系统工作电源     DC 24V
使用环境温度     0℃～50℃
启动气体     氮气(N2)
启动气体充装压力（20℃）     6MPa
启动气瓶容积     5.0L
集流管工作压力     ≥15MPa
集流管安全泄放压力     23MPa±1.15MPa
瓶头阀安全泄放压力     23MPa±1.15MPa
四、IG541气体灭火设备适用范围

　　适用火灾类别：

　　A类——固体表面火灾

　　B类——液体或可熔化固体火灾，包括一定量的庚烷火灾

　　C类——电气设备火灾

　　适用火灾场所：

　　（1）计算机房、通讯机房（基站）、监控中心、电力调度中心、电视转播中心、过程控制中心、贵重的工业设备室、变配电室、精密仪器仪表室、理化实验室、喷漆生产线、轧制机、印刷机、油浸开关、油浸变压器、浸渍槽、熔化槽、大型发电机、烘干设备、水泥生产流程中的煤粉仓、船舶机舱、货舱、电器老化室、发电机房、锅炉房、空调主机房、柴油机组、网吧、游戏机室等场所以及其它易产生电器火灾的场所；

　　（2）采油平台、油库、加油站、药品库房、化学易燃品库房及其它易燃液体或化学易燃品的生产、使用、储存等场所；

　　（3）图书馆、博物馆及艺术馆、档案室、资料室、胶片库房、金库、文物库机器人、洁净室、消声室及其它贵重物品的存放场所等；

　　（4）火灾发生后能切断气源的气体火灾易发场所；

　　（5）其它不宜采用水灭火的场所。

　　不适用火灾种类：

　　含氧化剂的化学制品及混合物，如硝化纤维、硝酸钠等。

　　活泼金属，如钾、纳、镁、铝、铀等。

　　金属氢化物，如氢化钾、氢化钠等。

　　能自行分解的化学物质，如过氧化氢、联胺等。
