分享JB-MH-CH8500B气体灭火控制器安装技术参数说明

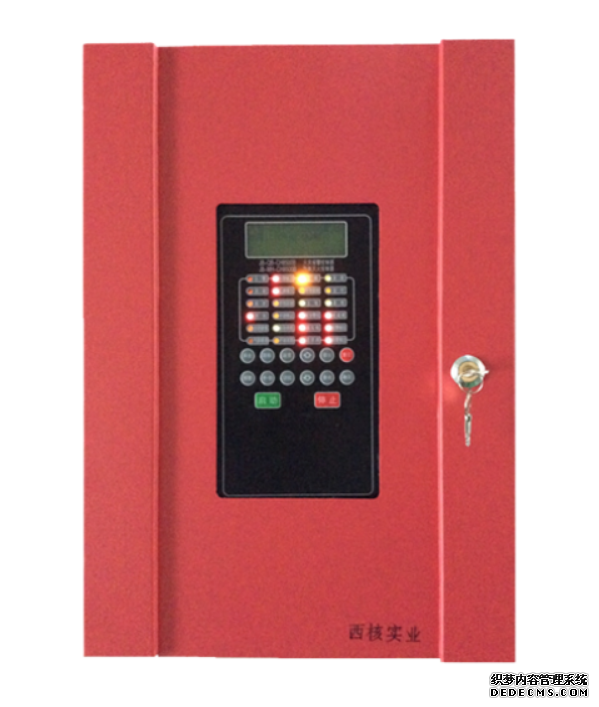

一、JB-MH-CH8500B气体灭火控制器概述
CH8500B系列火灾报警/气体灭火控制器是西核彩桥推出的新一代火灾控制器,控制器具有火灾报警、气体灭火控制双重功能,满足工程设计及应用的各项监控及联动需求。
CH8500B气体灭火控制器与兼容的探测器、按钮、模块、声光警报等产品配套使用,组成配置灵活的报警、灭火一体化控制系统,特别适用于计算机房、数据资料库、变配电室、变电站、通信基站、图书馆、风力发电站等需要火灾报警及气体灭火控制的场所。
CH8500B具有火灾探测报警和气体灭火控制双重功能。
二、JB-MH-CH8500B气体灭火控制器性能特点
包括1个报警回路,*大连接99个编址单元,可配接感烟探测器、感温探测器、手动火灾报警按钮、火灾声光警报器、输入模块等总线设备。
具有2路输入端口,可以接收消防联动控制器发出的启动控制信号,或普通开关量型感温感烟探测器发出的报警信号,每路*多可配接15只探测器。
能够控制多种气体灭火设备(如:七氟丙烷、气溶胶、二氧化碳等气体灭火装置)。
其灭火控制方式灵活多样,可以通过操作面板上的启动键直接控制、也可以通过报警器联动控制、还可以通过现场紧急启停按钮直接控制。
产品采用汉字液晶显示,操作界面简单明了,易于操作
可以通过RS485通讯,将报警信息上传到CH8800或CH9000系列火灾报警控制器(联动型),并通过总线接收控制器的启动命令。
也可以通过通讯协议转换卡,和其它控制中心平台进行数据交互。
采用192×64点阵液晶,可详细显示控制器工作状态、功能信息等。
面板上有LED灯指示各种状态。
三、JB-MH-CH8500B气体灭火控制器技术参数
型号 JB-MH-CH8500B
名称 气体灭火控制器
品牌 西核彩桥
工作电压 AC220V(187V〜242V) 50Hz
备用电源 DC12V 4.5Ah(2节)
监视状态功耗 24V/50mA
环境温度 0℃~40℃
相对湿度 5%〜95%(无凝结)
驱动电流/驱阀方式 2A/脉冲或电平可选
重量 l0Kg
外形尺寸 340*110*487mm
单回路*大容量 99个(编址型)可配接感烟探测器、感温探测器、手动火灾报警按钮、火灾声光警报器、输入模块等总线设备
15(非编址型)接收无源开关量启动控制信号,也可以接普通开关量型感温和感烟探测器
继电器触点数量 9路,提供灭火区启动、延时、驱阀、释放、火警、故障、自动、手动、瓶头阀动作信息等无源常开触点信号,方便其它系统监视控制器实时状态
DC24V输出控制端口 6个,分别控制钢瓶启动阀(2组)、气体释放警报器、火灾声光警报器、报警输出、预警输出等
设备连接 通过多线方式连接灭火区的现场设备,并可以实时监视现场设备状态
数据存储 控制器具有黑匣子记录功能,记录运行过程中的报警、灭火、故障、其他等4种事件信息,每种事件信息可记录999条
气体灭火延时 灭火延时时间在在Os〜30s之间可设,出厂时默认为30秒
主机组网及兼容性
提供一组485总线,标准MODBUS通讯协议,可与彩桥系列火灾报警控制器(联动型)通讯,接收联动控制器启动控制命令,并上传各种实时状态到联动控制器。
也可配接通讯协议转换卡,和其它上位控制中心平台进行数据交互。
