七氟丙烷灭火自动报警联动控制系统安装要点

七氟丙烷灭火自动报警联动控制系统安装要点
1 施工工艺流程 施工准备→配合结构预埋→管路敷设→扫管、布线→报警设备及控制设备安装→系统调试。
2 电气管线安装
埋入墙体内的钢管离表面层的净距应大于30mm，在砖墙内剔槽敷设时，必须用强度等级大于m10#水泥砂浆抹面保护，其厚度大于30mm。当采用明敷设时，应采用金属管或金属线槽保护，并应在金属管或金属线槽上采取防火保护措施。 钢管在通过建筑物的伸缩逢、沉降缝时，应采取补偿措施；导线跨越变形缝的两侧时应固定，并留有适当余量。 钢管与设备连接时，应将钢管敷设到设备内，如不能直接敷设到设备内时，应符合下列要求：在干燥房屋内，可在钢管出口处加保护软管引入设备，管口应包扎严密；在室外或潮湿房屋内，可在管口处装设防水弯头，防水弯头引出的导线应加套绝缘保护软管，导线经防水弯头后再引入设备。
3 自动报警系统布线安装
1）火灾自动报警系统的传输线路的铜芯绝缘导线、铜芯电缆线芯的*小截面面积。
2）火灾自动报警系统传输线路和50v以下供电的控制线路，应采用阻燃铜芯绝缘导线或阻燃铜芯绝缘电缆，其电压等级不应低于交流250v。
3）导线穿入钢管后，在导线出口处，加装导线保护装置。导线在管内或线槽内不得有扭结和接头，其接头应在接线盒内焊接或用端子连接。
4）消防控制设备箱（柜）内不同电压等级，不同电流类别的端子，应分开并有明显标志。
5）引入主机的电线、电缆及其它各种箱、盘、联动柜的电线、电缆应配线整齐、避免交叉并牢固固定；端子板每个端子接线不超过2根；活动地板下敷设的电线、电缆应加线槽；设备的接出电线电缆，应标明其用途与功能。
6）火灾自动报警系统导线敷设后，应对每回路的导线用500v的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20mω。
7）主机、联动柜、多功能综合控制台等交流主电源，由本消防控制室专用ups双路电源箱直接引入，严禁使用插头、插座连接，交流ac220v主电源应有明显标记。

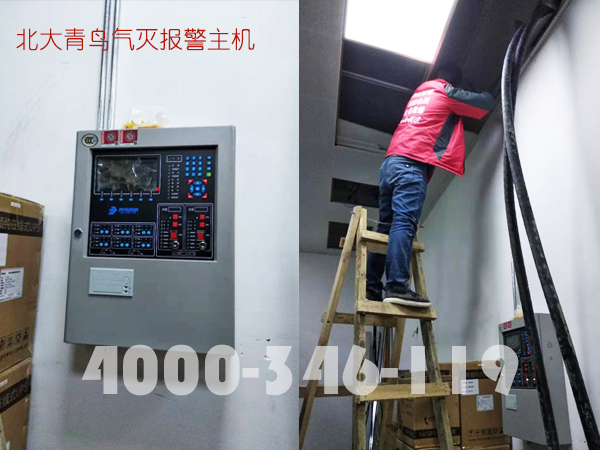

4 自动报警系统设备安装
1）点型探测器至建筑墙体、结构梁的水平距离不小于50cm；探测器周围50cm内，不应有遮挡物；当梁高度高出结构顶板超过60cm时，被梁隔断的每个梁间区域至少应设置一只探测器。
2）探测器至送风口边的水平距离不小于1.5m，至多孔送风顶棚孔口水平距离不应小于50cm；在宽度小于2m的内走道顶上设置探测器时，宜居中布置，感温探测器的安装间距，不应超过10m；感烟探测器的安装间距，不应超过15m。探测器距末端建筑墙体的距离，不应大于探测器安装间距的一半。
3）探测器底座的外接导线，应留有15cm余量，端头处应有明显标志，底座出线孔应封堵，安装完毕后的底座应采取防尘保护措施。
4）探测器在即将调试时方可安装，在安装前应妥善保管，并采取防潮、防尘、防腐措施。
5）当报警控制器单列布置时，控制器面盘前的操作距离不小于1.5m，当控制器双列布置时不应小于2.0m；控制器的排列长度大于4m时，其两端应设置宽度不小于1m的通道，控制器后面维修间距不应小于1m；集中式火灾报警控制器或火灾报警控制器安装在墙上时，其底边距地面高度宜为1.3～1.5m，其靠近门轴的侧面距离不应小于0.5m，正面操作距离不应小于1.2m。
5 自动报警系统接地及绝缘
采用单独工作接地时，阻值应不大于4ω；采用联合接地时，阻值应小于1ω。火灾自动报警系统导线敷设完后，对每一回路导线用500v的兆欧表测量绝缘电阻，其绝缘阻值应大于20mω。
气体灭火系统主要安装与不适用水灭火系统的场景，比如计算机机房、重要的图书馆档案馆、移动通信基站（房）、UPS室、电池室和一般的柴油发电机房等。我们主营七氟丙烷气体灭火系统，ig541气体灭火系统需要咨询请联系我们免费热线：4000-346-119
